小程序二维码码是这样绽放的，你一定不知道
发布日期：2018年01月04日，网站分类：网站新闻
小程序码的出现
2017 年 1 月 9 号，微信正式发布小程序，最开始只能通过微信「扫一扫」识别进入特定小程序。4 月 14 号，正式开放了「长按识别二维码」的功能，这意味着，用户使用小程序的便捷程度将大大提高。
此后，仅仅过了 4 天，微信又推出了小程序码，支持「扫一扫」和「长按识别扫码」。
小程序码的绽放过程
这是小程序码最初的设计稿雏形，可以看到的确是一朵花的形状，稍有不同的是这个雏形图中只有两个定位点。
而目前我们看到的小程序码，一共有3个定位点。
这个是小程序码的规范设计稿：
目前小程序码一共支持 3 种容量，分别是 36 射线、54 射线和 72 射线。
每个版本分别对应 L、M、Q、H 4种容错级别：
L 级容错的小程序码，大约 10% 的字码可被修正，M 级容错的小程序码，大约 15% 的字码可被修正，Q 级容错的小程序码，大约 25% 的字码可被修正，H 级容错的小程序码，大约 35% 的字码可被修正，这应该如何理解呢？
例如 H 级容错的小程序码，大约 35 %的字码可被修正。这意味着在最理想情况下，当这个小程序码 35% 的面积被遮挡/损坏，扫码引擎还是能识别出这个小程序码承载的信息。
但是，这 35% 被破坏的面积，不能是定位图案和功能性数据，必须是纯编码区，而且错误的区域还要分布得刚刚好，条件是非常苛刻的。
所以，这里的百分数是一个非常理想的数据，实际测试的结果会比这个百分数稍微低一些。
不过现阶段，当我们通过官方 API 文档去请求一张小程序码图片时，暂时不用（或者说未能）指定期望生成的是哪种版本、哪个容错级别的小程序码，这些是微信后台会帮开发者自动选择的。
麻雀虽小，五脏俱全。
小程序码有两个 Logo 区域，分别是中间的自定义 Logo 区和右下角的官方 Logo 区，灰色的区域是小程序码的数据编码区，其它彩色区域是小程序码的功能性数据
主要包括版本、纠错等信息。至于具体如何对应，由于微信官方暂时尚未对外公开，所以这里也要先保密一下哦！
小程序码这朵「菊花」是如织绽放的呢？主要要以下几个步骤：
1.定位点
首先确定 3 个定位点和右下角的官方 logo 区，经过第一步小程序码的大小也随着确定。
2.信息编码区
编码的过程主要是把原始信息（例如某个小程序的首页）转化成计算机能识别的语言——二进制序列（例如 0110…110）的过程。
听起来是不是有点抽象？你可以这么理解，六个月大的婴儿吃不了大米，但是我们可以把大米砸碎研磨变成米浆米糊，这样他就可以食用消化的，原理是差不多的，大而化小 :
编码完的下一步是加纠错码。
这个过程有点复杂，这里我也尝试用大家能听懂的语言给大家解释一下。
假设桌子上先是放了 100 个生鸡蛋（代表上一步已经转换好的二进制序列），然后再加入120个熟鸡蛋（代表纠错码，具体个数就视纠错率而定了，这里只是一种假设）。表面上看起来生鸡蛋和熟鸡蛋并没有太大的区别，但是其实还是有办法能辨别出来的。例如，生鸡蛋由于蛋黄悬浮到鸡蛋中间，重心不稳，无法旋转，而熟鸡蛋是可以旋转的。
经过纠错码这个步骤，数据量变大了（从生熟鸡蛋的例子来看，桌子上的鸡蛋由 100 个变为 220 个），而回到我们上一个步骤，相当于把二进制序列 0110…110 进行了扩展（假设原来 0 和 1 加起来一共有 170 位，经过纠错编码之后就变成了一共 400 位的 1010…101）。
这里需要补充说明的一点是，加纠错码这个阶段不只是让数据量简单地增大。
一旦小程序码的版本、纠错级别确定了，其对应的纠错码都是固定的了，这样解码阶段才能通过对应的规则去消除纠错码，把真正有用的数据保留下来（回到生熟鸡蛋的例子就是只留下生鸡蛋，而把熟鸡蛋排除掉）。
经过信息转换和纠错编码之后，我们得到一串最终的二维码序列，就可以把信息按一定的编码顺序填充到小程序码的编码区域（1对应的是黑色，0对应的是白色）。

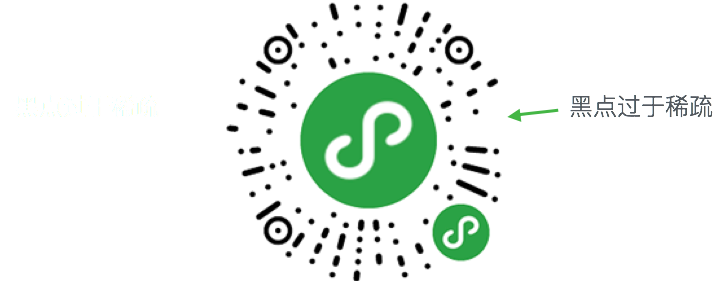

填充之后我们发现小程序上花瓣看起来很不均匀，比如下图：
所以为了让小程序码的花瓣看起来更加均衡，需要再多做一步操作。
在此之前，我们先来学习一下逻辑异或（XOR，符号是⊕ ）的基本知识，请看下面这个表格。
A ⊕ B ，当 AB 不等时值为1，AB 相等时值为0。A和同一个 B 经过两次异或操作，结果跟原码相同（A ⊕ B ⊕ B = A）。
3.掩码操作
将小程序码跟 32 种掩膜（又称「mask」，可依照一定的规则生成）进行异或运算，最终选取效果最佳的作为最终的小程序码。
4.功能性数据
最后一步是填充功能性数据，最终效果如下：
至此，小程序码就完成了它的绽放过程 。
